M_COVR と グループ1
航海用電子海図では空間は１つです。１つの空間の中に、フィーチャーを割り振り、地図を作ります。
まず、M_COVR の概念を説明します。実際の航海用電子海図を見ると、セルの中には、データの存在する領域と存在しない領域があります。
（画像をクリックすると、1280 x 1024 ピクセルの画像が見れます）
赤で示した領域には、データが存在し、青で示した領域には、データが存在しません。データの存在する領域も、データの存在しない領域も必ず M_COVR（メタカバレッジ）で覆われていて、データの存在する場所は、 CATCOV（Category of Coverage、カバレッジの種類）が 1、データの存在しない領域は、CATCOVが 2 で覆われます。つまり、セルは必ず１個以上の M_COVR でお互いにオーバーラップする事なく覆われます。
データの存在する領域はどうでしょうか。この領域の任意の場所には、必ず何らかのデータが存在します。
何らかのデータとは、
DEPARE（Depth Area、水深表示区域）（面のみ）
DRGARE（Dreadged Area、浚渫区域）
LNDARE（Land Area、陸域）（面のみ）
UNSARE（Unserveyed Area、未測区域）
FLODOC（Floating Dock、浮きドック）
PONTON（Pontoon、浮き桟橋）（面のみ）
HULKES（Hulk、廃船）

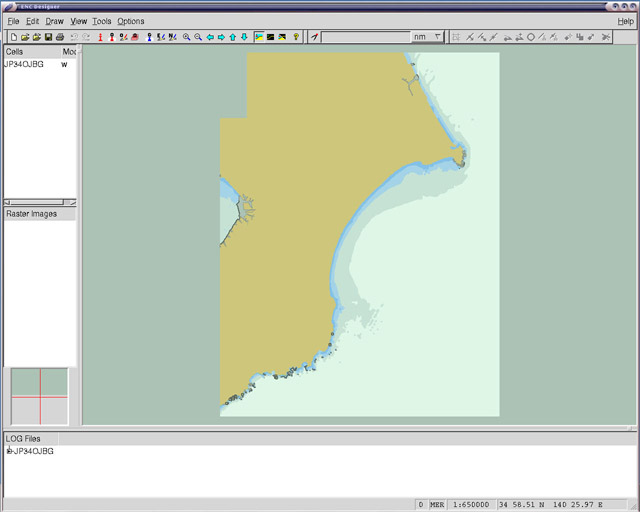

です。つまり、これらのオブジェクトによって、データのある領域は全て覆われ、かつ、お互いにオーバーラップしません。このオブジェクトをグループ１オブジェクトと呼びます。 同じセルに対して、グループ1に属するもののみを表示すると、下の画面になります。
M_COVR の CATCOV が 1 の領域は、塗りつぶされています。また、右上の M_COVR の CATCOV が 2 の領域は、バックグランドと同じ色をしています。 つまり、この領域は透明に表示される事になります。同じ航海目的の電子海図でセル同士の重なりは許されます。この時、セルの重なった領域の片方（または両方）は、必ず透明に表示されます。
